常常有用戶反響：ＵＰＳ旁路超盯梢報警，或許ＵＰＳ旁路超限報警，懇求工程師速來處理。要處理這個疑問，先了解一下這個報警的來歷和含義。

　　1、UPS作業原理

　　ＵＰＳ的通常原理性構造如圖１： 　　在正常狀況下，主路輸入經過開關Ｑ１后，被整流器（ＲＥＣ）整流成直流電，直流電經過逆變器（ＩＮＶ）改換成交流電，再經過阻隔變壓器（ＴＲ２）和靜態開關輸出給負載。簡稱逆變供電。

　　在ＵＰＳ內部缺陷或未開機狀況下，輸出由旁路輸入經過開關Ｑ２和旁路靜態開關供應。簡稱旁路供電。

　　逆變供電和旁路供電之間常常是需求切換的，比方：ＵＰＳ主張時，搶先行旁路供電，待逆變器徹底主張后，再?gòu)呐月饭╇娗袚Q到逆變供電。再有，在逆變供電時，ＵＰＳ內部發作缺陷，這時不能不對負載

供電，就需求從逆變供電切換到旁路供電。

　　2、盯梢旁路

　?。眨校訛榱舜_保在旁路供電和逆變供電之間能進行不連續切換，完畢不連續供電，逆變器時間在盯梢旁路，調整逆變器的輸出，使之與旁路同頻率、同相位、同崎嶇。只需完畢了這三同，ＵＰＳ的逆變器和

旁路之間才調進行不連續切換。不然，旁路電源與逆變器輸出之間電壓差足以將ＵＰＳ的功率器材損壞。所以只需同頻、同相、同幅時才調進行安全的切換。又由于ＵＰＳ并不知道啥時間會發作缺陷需求切換，

因而逆變器的輸出是一貫盯梢旁路電源的，這么假定ＵＰＳ的內部發作缺陷，輸出能夠不連續地切換到旁路供電。

　　3、同步窗口

　　可是ＵＰＳ還有一個首要的功用：確保必定的輸出質量。即ＵＰＳ輸出的電壓、頻率有必要綁縛在必定計劃內。這么，當旁路超限，即電壓、頻率任何一個跨過設定計劃時，逆變器輸出就不能再盯梢旁路，

以自個的本振頻率作業（５０Ｈｚ）。這個計劃便是同步窗口，也便是ＵＰＳ的盯梢旁路的計劃。旁路輸入在這個窗口內，ＵＰＳ就盯梢它；超出這個同步窗口計劃，ＵＰＳ就不盯梢旁路了。

　　盡管一些ＵＰＳ的同步窗口能夠調整，但通常狀況下，同步窗口電壓設定為額外值的±１０％計劃內，頻率設置為５０±２Ｈｚ。這是ＵＰＳ輸出質量的最低懇求。假定再拓寬ＵＰＳ的同步窗口，必定構成輸

出不堅決太大，不能高質量供電的懇求。

　　4、超盯梢計劃報警

　　當旁路電源超出同步窗口時，就會存在一個危險：假定ＵＰＳ內部缺陷，ＵＰＳ的輸出就會有連續地切換到旁路供電。因而有必要提示用戶留神：旁路跨過盯梢計劃。

　　旁路超限報警與超盯梢計劃報警十分類似，但旁路超限是比超盯梢計劃更嚴峻的一種狀況。由于前面說的要素，ＵＰＳ旁路供電時，也有必要綁縛在必定計劃內，如過高的電壓會損壞負載。在這個計劃內，

就容許旁路供電；超出這個計劃，就不容許旁路供電。當旁路跨過這個計劃時，便是旁路超限。

　　可見：“旁路超盯梢”報警或“旁路超限”報警的來歷是用戶的旁路供電質量較差，而非ＵＰＳ的缺陷或不妥。

　　5、處理辦法

　　一些用戶懇求廠家屏蔽“旁路超盯梢”報警，正本這不是一個好辦法，沒有根柢處理疑問。要處理這個疑問，只需用質量高的電源作為ＵＰＳ的旁路。早年面的介紹能夠知道，ＵＰＳ的旁路輸入懇求安穩一

些，而ＵＰＳ的主路輸入能夠有更寬的計劃（１２０－２７６ＡＣＶ）。因而假定有兩路市電，應將質量好的用于旁路，質量差的用于主路。假定只需一路市電，能夠在旁路輸入端添加穩壓器來處理。

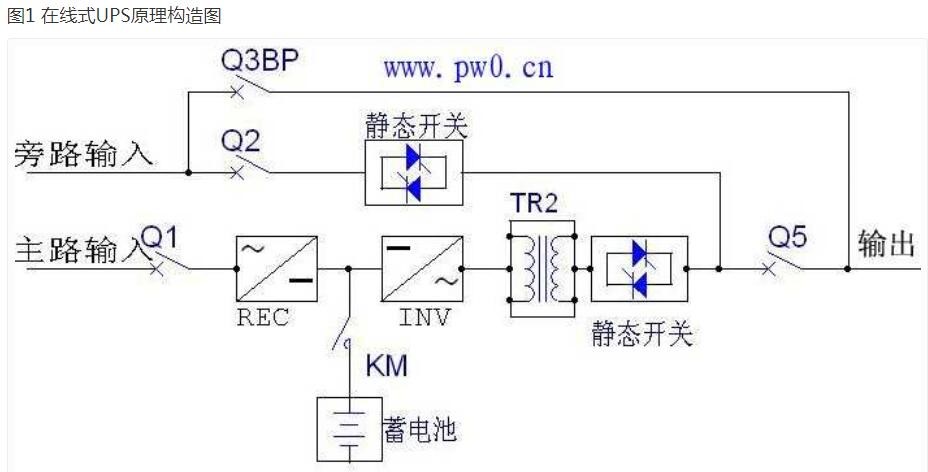

　　圖1在線式UPS原理構造圖
